實驗日期: 7/18
目的:這一次要嘗試著接9012來放大電流了
//9012是PNP,9013是NPN
電路圖:
這張圖在只接一顆LED沒問題
但是用10顆並聯的時候，9012似乎會失去正常功能
後來就在19_B之間加了電容，半導體試試看結果，最後加了電阻

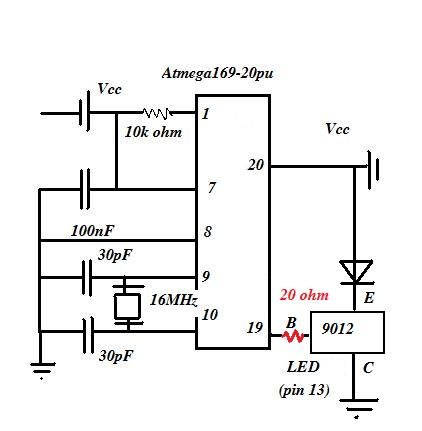

如下電路圖:
1. 加了20 ohm這樣就可以正常的發亮了，前面的那張圖會急速的閃...
後來我想起書裡面的電路圖都會加這個電阻，幸虧現在我知道 他很重要了
2. 此外，我串接過0.22uF的電解電容，以及100uF的電解電容，發現可以正常時間間格(1秒)的發亮並變暗，但是亮度很小
3. 我還發現每顆綠色的LED應該可以吸收掉40mA,在5V的情況下工作...實在很了不起
我想每隔一秒的閃滅有助於冷卻...但在這種情況下工作大概會降低LED壽命吧
